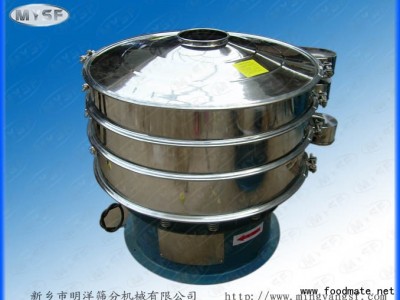

MY三元旋振筛概述MY系列三元旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。MY三元旋振筛结构原理MY系列三元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。MY三元旋振筛特点1.       效率高、设计精巧耐用，任何粉类、粘液均可筛分。2.       换网容易、操作简单、清洗方便。3.       网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。4.       杂质、粗料自动排出，可以连续作业。5.       网架设计，筛网使用时间长久，换网快只需3-5分钟。6.       体积小，不占空间移动方便。7.       筛机可以达到五层，建议使用三层。MY三元旋振筛适用行业1.       化工行业：树脂、涂料、工业药品、化妆品、油漆等。2.       磨料、陶瓷行业：氧化铝、石英砂、泥浆、高岭土、碳化硅、喷雾料等。3.       食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。4.       造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收等。5.       金属、冶金行业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、石灰、重质碳酸钙等。6.       制药行业：中药液、西药粉、西药液体、中西药颗粒等。7.       公害处理：废油、废水、染整废水、助剂、活性炭等。结构部件示意图结构尺寸示意图旋振筛主要技术参数

型号		MY-400	MY-400	MY-400	MY-400	MY-400	MY-400	MY-400	MY-2000
有效筛分直径(mm)		Ф340	Ф540	Ф730	Ф900	Ф1100	Ф1400	Ф1700	Ф1886
有效筛分面积(mm)		0.0907	0.2289	0.4183	0.6359	0.9499	1.5386	2.2687	2.7922
筛网规格		2-500目/时
层数		1-5	1-5	1-5	1-5	1-5	1-5	1-3	1-3
功率(kw)	振动电机	0.18	0.25	0.55	1.1	1.1	1.5	4.0	4.0
	普通电机		0.75	1.1	1.5	1.5	2.2	3.0	3.0

旋振筛外形尺寸

型号	A	B	C	D	E	F	H	I	单层高度	双层高度	三层高度
MY-400	330	305	240	400	80	70	320	390	635	770	870
MY-600	530	430	240	600	100	70	430	419	780	897	1013
MY-800	680	580	240	800	125	90	540	435	850	1003	1152
MY-1000	800	700	240	970	150	100	643	445	866	1015	1165
MY-1200	985	855	400	1170	180	120	750	555	1035	1204	1373
MY-1500	1190	1050	400	1470	200	120	930	556	1072	1249	1425
MY-1800	1540	1440	400	1770	200	120	1025	680	1225	1394	1562
MY-2000	1800	1720	400	1960	200	170	1260	680	1250	1420	1586

★ 本公司可根据用户需要而设计制造特殊型号规格的筛机。
★ 本公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归本公司。 物料分类模拟图 筛选范围广三元旋振筛筛选：任何颗粒、粉末、粘液一定范围内均可筛选。筛分细至500目或0.028mm， 过滤小可至5微米。分级筛选，可筛一至五层筛网，能同时进行二至六个等级的分选或过滤。高效率精确筛分全封闭结构，粉末不飞扬、液体不泄露、网孔不堵塞、自动排放、机内无存料、网架结构无死角、筛网使用面积增加。特色与优势双A式、子母式、空心式网架设计，3-5分钟筛网更换即可完成，换网用2人即可，整机、筛网寿命长，耗能少、维修费用低。MY三元旋振筛振动源产生的三次元振动，强大而平稳，设备可安装到任何所需位置且便于移动。
